LDF001

數字型火焰傳感器

單通道
TO-39封裝
開關量輸出

產品說明書一鍵訂貨

產品概述

熱釋電紅外探測器

產品特性

火焰探測器
單通道
TO-39封裝
開關量輸出

數據參數

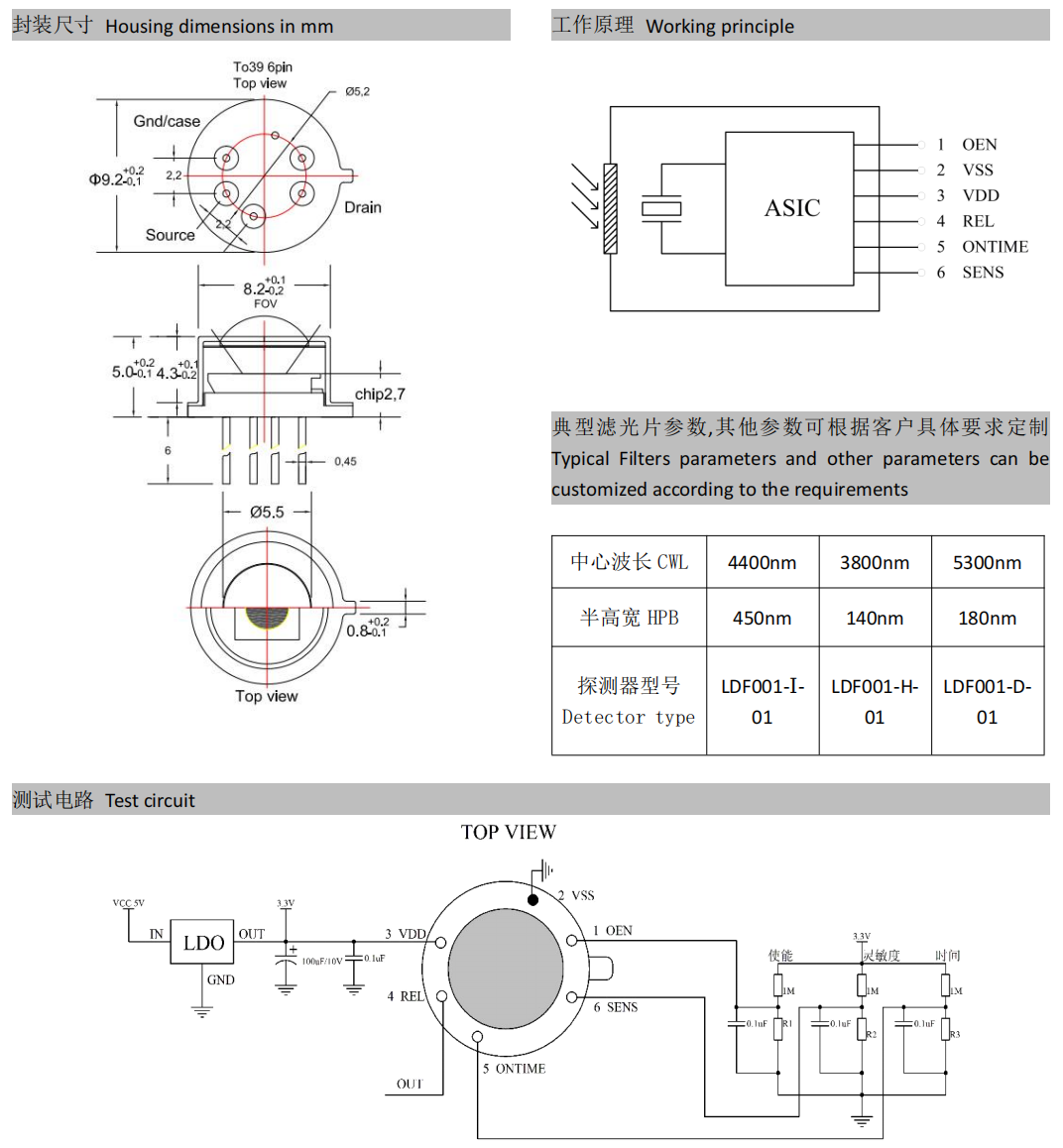

序號
管腳名稱
功能
參數
1
ONE 輸出使能端高電平（＞1.1V）有效，低電平（＜0.9V）保持輸出為低電平
2
VSS 電源地
3
VDD 電源3.3V 低電平時輸入電流為9.5uA
4
REL 輸出有響應時輸出高電平
5
ONTIME 延時控制 ONTIME 可選電壓：1/64 vdd、3/64vdd、5/64vdd 、……、31/64vdd等16檔電壓，延遲時間從1.8秒至1小時范圍可調。
6
SENS 靈敏度控制 SENS可選電壓：1/128vdd、3/128vdd、5/128vdd、……、63/128vdd等32檔電壓，探測距離從幾十米到數厘米范圍可調

技術指標	符號	典型值	單位
窗口尺寸		Φ5.5	mm
敏感區域尺寸	AS	Φ2.5	mm
視場角	FOV	>110	°
探測距離（酒精火 0.1m2）	L	>30	m

訂貨咨詢

請留下您的相關信息，稍后會安排就近地區業務人員與您聯系。

回到頂部

<legend id="6iscj"></legend>

序號	管腳名稱	功能	參數
1	ONE	輸出使能端	高電平（＞1.1V）有效，低電平（＜0.9V）保持輸出為低電平
2	VSS	電源地
3	VDD	電源3.3V	低電平時輸入電流為9.5uA
4	REL	輸出	有響應時輸出高電平
5	ONTIME	延時控制	ONTIME 可選電壓：1/64 vdd、3/64vdd、5/64vdd 、……、31/64vdd等16檔電壓，延遲時間從1.8秒至1小時范圍可調。
6	SENS	靈敏度控制	SENS可選電壓：1/128vdd、3/128vdd、5/128vdd、……、63/128vdd等32檔電壓，探測距離從幾十米到數厘米范圍可調
